Leeb o UCI: qué método de dureza elegir.
Ambos son ensayos de dureza no destructivos y portátiles, pero no dan el mismo resultado en cualquier pieza. La elección depende del tamaño, la masa y el estado de la superficie — no solo del material.
Leeb, para piezas grandes y pesadas, incluso con superficie rugosa o sin pulir: fundiciones, forjas, estructuras soldadas, componentes in situ.
UCI, para piezas pequeñas, delgadas o livianas, soldaduras, zonas afectadas por el calor y superficies de difícil acceso. Si necesita ambos en la misma unidad, existe un modelo que los combina.

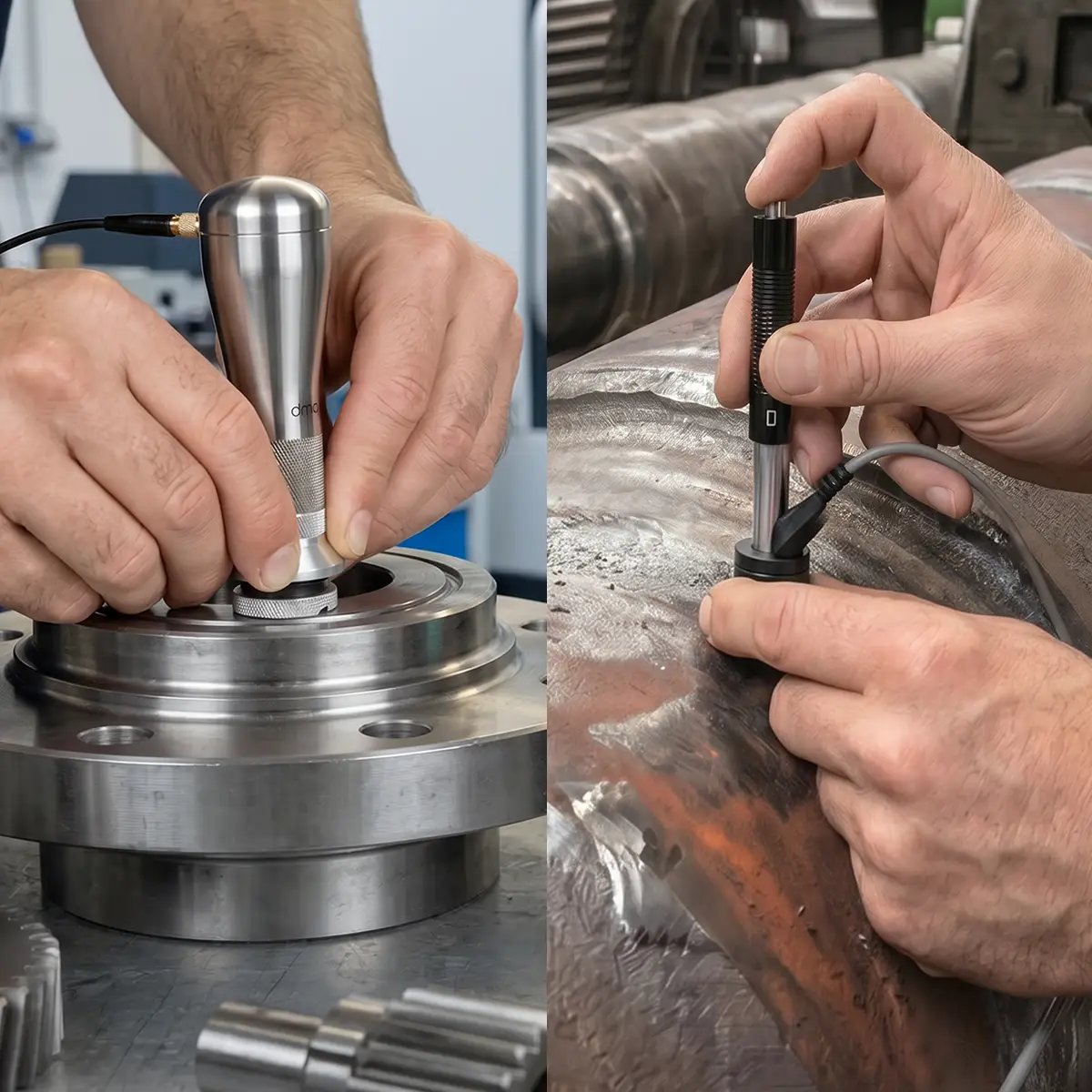

Rebote contra impedancia de contacto.
Ninguno de los dos mide dureza directamente — la dureza Vickers, Brinell o Rockwell se define por la huella que deja un penetrador con una carga normalizada, en laboratorio. Leeb y UCI son ensayos dinámicos que miden otra magnitud física y la convierten a esas escalas mediante curvas de calibración del propio material.
Leeb (por rebote) dispara un percutor con punta esférica contra la pieza y compara la velocidad de impacto con la de rebote: cuanto más dura la pieza, menos energía absorbe y más rebota el percutor. Esa relación de velocidades (el valor HL) se correlaciona después con HV, HB, HRC u otras escalas. Es rápido, no necesita preparación de superficie más allá de un pulido ligero, y funciona bien incluso en superficies rugosas o sin pulir — pero necesita que la pieza tenga masa suficiente o esté bien apoyada sobre una superficie rígida, porque si la pieza absorbe o transmite parte de la energía del impacto (por ser pequeña, delgada o estar mal apoyada), la lectura pierde precisión.
UCI (impedancia de contacto ultrasónico) apoya sobre la pieza una varilla vibrante con punta de diamante Vickers y mide el desplazamiento de la frecuencia de resonancia según el área de contacto entre el diamante y la pieza: a mayor dureza, menor huella, menor cambio de área de contacto y menor desplazamiento de frecuencia. Es en esencia un Vickers dinámico. No depende de la masa de la pieza ni de su orientación, por lo que mide igual de bien piezas pequeñas, delgadas, soldaduras o zonas afectadas por el calor — pero exige una superficie más preparada que el Leeb, porque una rugosidad excesiva altera el área de contacto real de la punta.
Si su pieza es así, este es el método.
| Su pieza… | Método | Por qué |
|---|---|---|
| Grande, pesada, bien apoyada — fundición, forja, estructura | Leeb | Masa suficiente para no absorber la energía del impacto |
| Pequeña, delgada o liviana | UCI | No depende de la masa de la pieza |
| Soldadura o zona afectada por el calor (ZAC) | UCI | Precisión en áreas estrechas y gradientes de dureza |
| Superficie rugosa o sin pulir, sin posibilidad de preparación | Leeb | Tolera peor acabado superficial que el UCI |
| Espacio de acceso restringido o geometría difícil | UCI | Sonda más pequeña y no depende de la orientación del ensayo |
| In situ, sobre componente instalado, ambos casos anteriores no aplican | Leeb | Método más rápido y robusto en campo |
No todo el Leeb ni todo el UCI es igual.
Elegido el método, todavía hay que elegir el dispositivo de impacto (Leeb) o la carga de sonda (UCI) correctos para la pieza.
Dispositivos de impacto Leeb
Tipo D
Uso general, ofrece los mayores rangos en todas las unidades y materiales.
Tipo DC
Cuerpo corto, para medir en espacios reducidos.
Tipo DL
Punta larga (50 mm), para ranuras y engranajes de difícil acceso.
Tipo C
Baja energía de impacto, para tratamientos superficiales y piezas pequeñas.
Tipo G
Alta energía, para superficies rugosas y piezas macizas, fundidas o forjadas.
Tipo E
Bola de diamante, para aceros templados y durezas elevadas (hasta 1200 HV).
Cargas de sonda UCI
10 N
Piezas pequeñas o con superficie pulida, donde una huella menor reduce el riesgo de dañar la pieza.
50 N
El uso más general: piezas templadas, cigüeñales, soldaduras.
98 N
Fundiciones y superficies sin mecanizar, donde una carga mayor promedia mejor la heterogeneidad del material.
Normas de referencia: Leeb sigue ASTM A956; UCI sigue ASTM A1038 y ASTM E140 para la conversión entre escalas de dureza.
Lo que suele salir mal, y por qué.
Medir Leeb sobre una pieza que vibra o se mueve con el impacto
Si la pieza no está bien apoyada o sujeta, parte de la energía del impacto se pierde en el movimiento en vez de en el rebote, y la lectura sale más baja de lo real. Es el error más frecuente al medir piezas pequeñas con Leeb en vez de UCI.
Medir UCI sobre una superficie sin preparar
Óxido, pintura o rugosidad excesiva alteran el área de contacto real entre el diamante y la pieza, y la lectura se desvía. UCI exige una superficie más limpia y lisa que Leeb; si no puede prepararla, Leeb tolera mejor ese punto de partida.
Comparar valores HL directamente con HV o HRC de otro ensayo
HL, HV, HB y HRC no son la misma escala ni miden lo mismo; la conversión depende del material y de la curva de calibración usada. Compare siempre en la misma escala, o dentro del rango de conversión validado para ese material.
No verificar el equipo con un patrón de referencia
Tanto los dispositivos de impacto Leeb como las sondas UCI se verifican con un patrón de dureza conocida antes de una serie de medidas. Sin esa verificación, una desviación del propio dispositivo puede pasar por una desviación de la pieza.
La línea QH cubre los dos métodos.
Necesito Leeb, UCI o ambos en metales

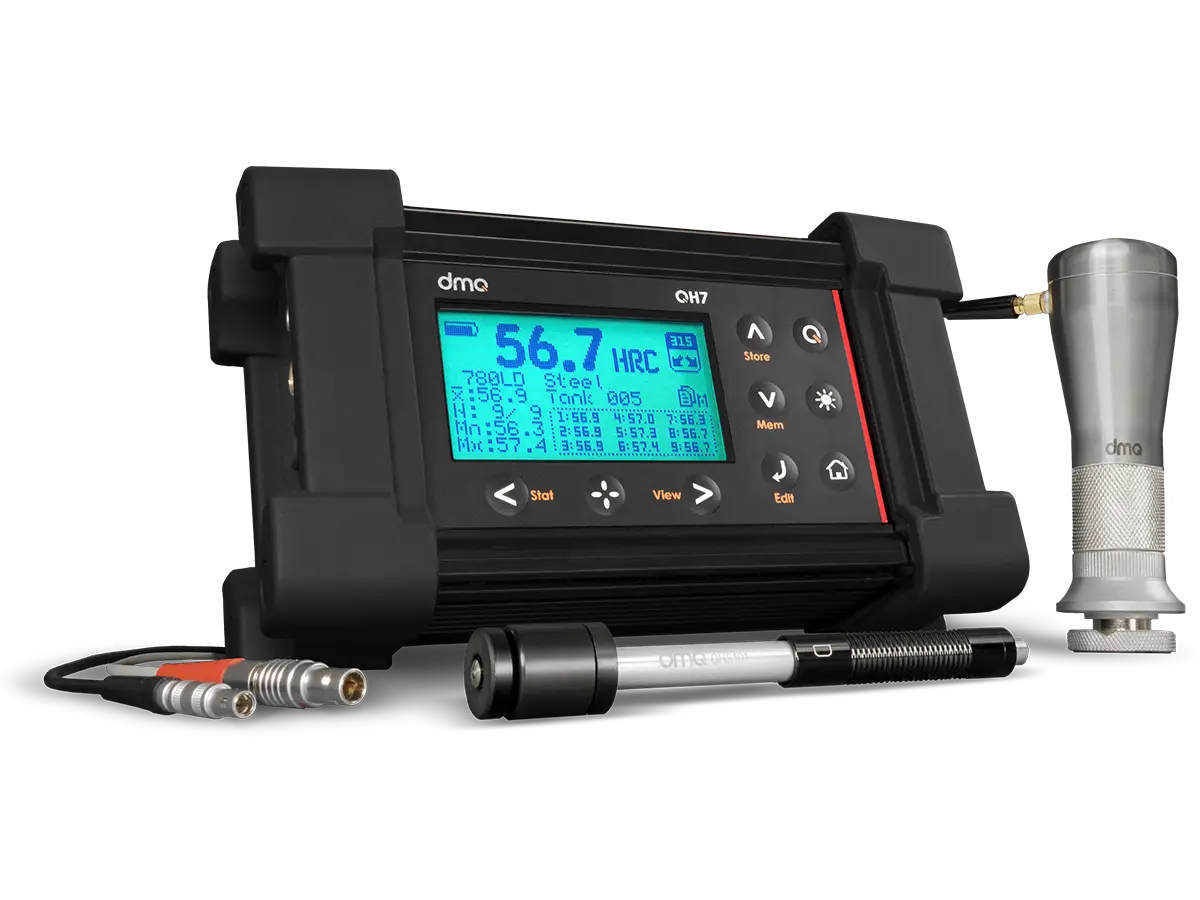

La serie QH7 combina ambos métodos en una sola unidad; la QH5 cubre solo Leeb y la QH5 U solo UCI.
Ver los durómetros QH
En realidad quiero clasificar una fundición, no medir dureza

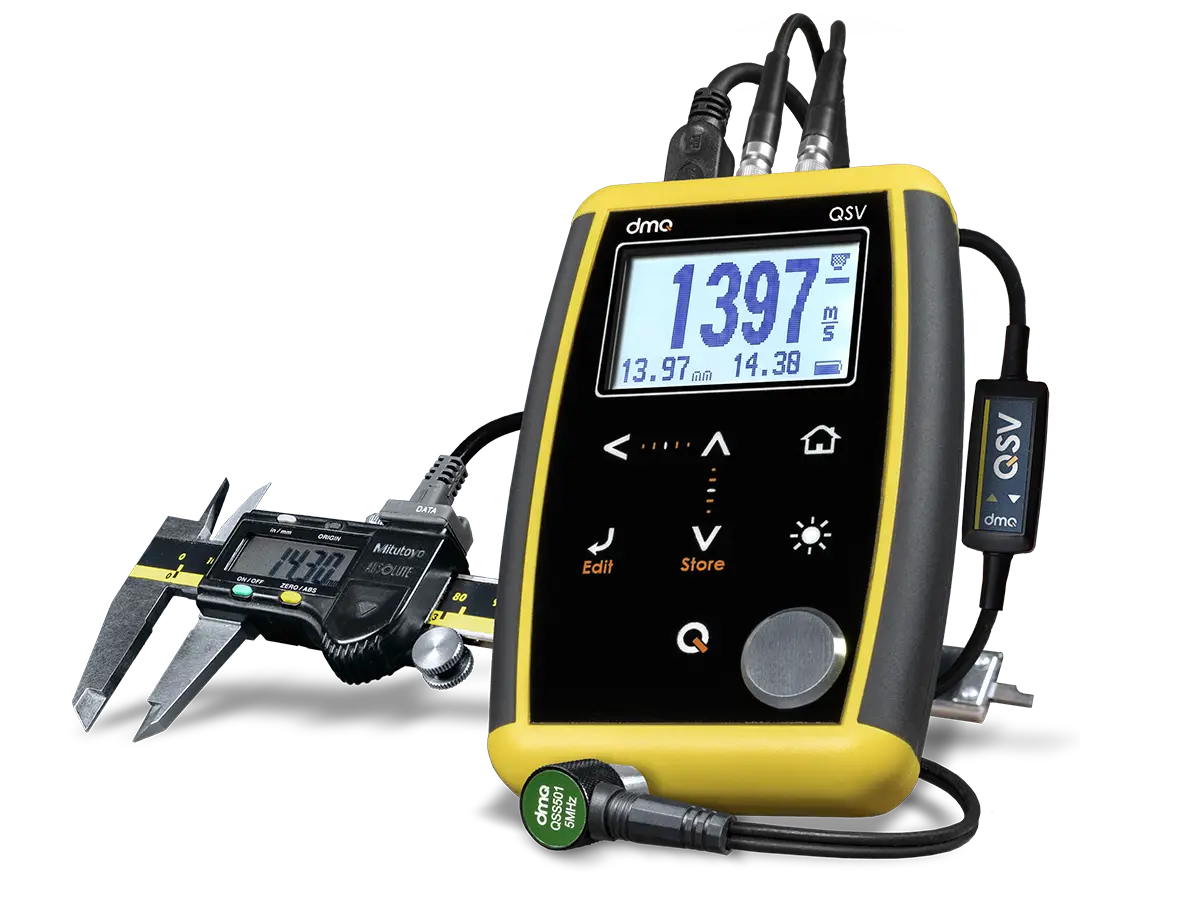

Si lo que necesita es identificar fundición gris o nodular y su porcentaje de nodularidad, no es un ensayo de dureza: es velocidad de propagación por ultrasonido.
Ver el equipo QSV
