Medidores de espesores de pared por ultrasonido.
Series QS5 y QS3 Acceso por un solo ladoMiden el espesor de pared en metales, plástico y vidrio con acceso por un solo lado —tuberías, depósitos, chapas—, incluso a través de la pintura. La serie QS5 añade análisis de picaduras y corrosión con modo gráfico B-Scan. Miden por ultrasonido, pulso-eco y eco-eco.
¿Es esta su línea?
Sí, si necesita
- Medir el espesor de pared de una pieza metálica con acceso por un solo lado: tubería, depósito, chapa, casco.
- Medir a través de la pintura o el recubrimiento sin despintar (modo eco-eco, QS5).
- Vigilar corrosión o desgaste y, con la QS5, mapear picaduras con B-Scan.
- Medir también sobre plástico o vidrio conociendo su velocidad de propagación.
Dos series, un mismo estándar de precisión.

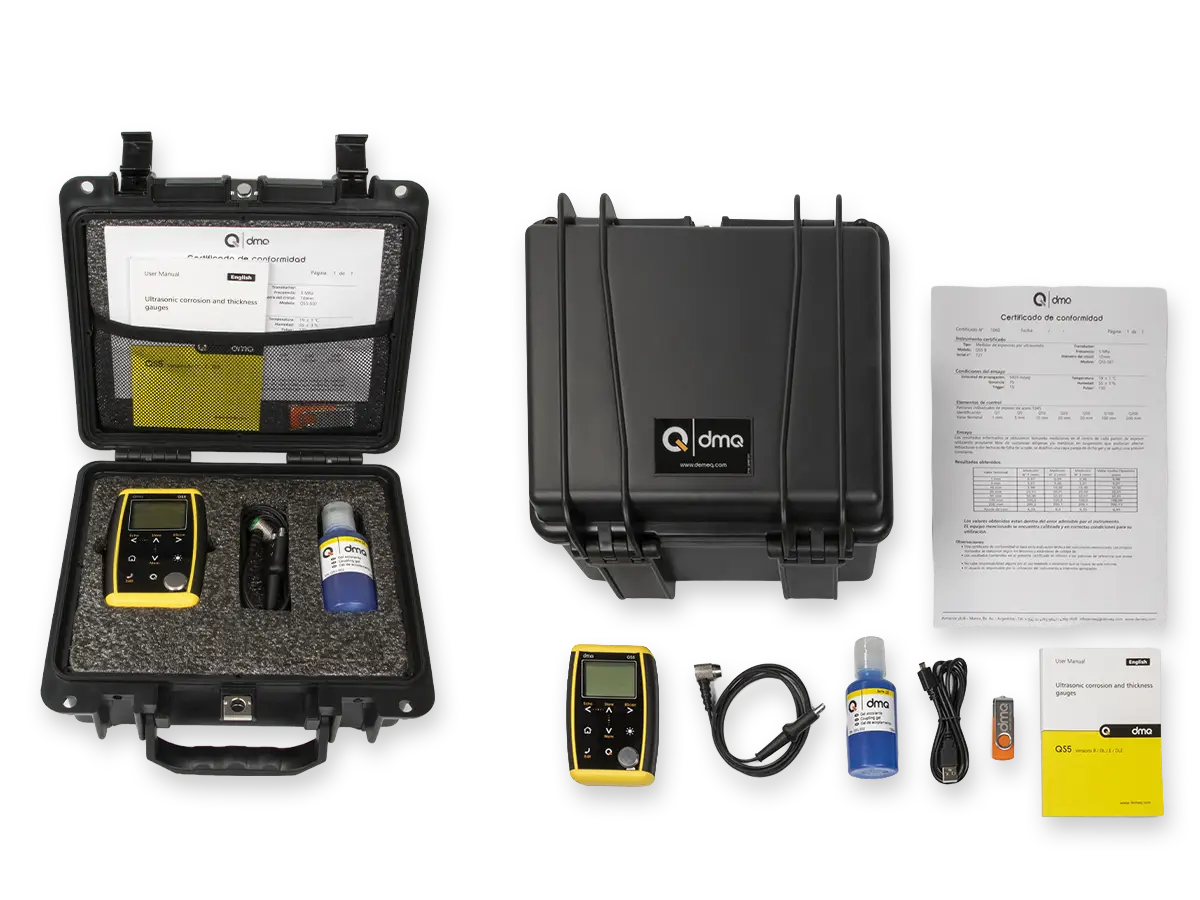

Medidores de espesores y corrosión por ultrasonido
El modelo más completo de la línea: mide a través de pintura y recubrimientos, incorpora modo gráfico B-Scan y analizador de picaduras y corrosión, con indicador de energía de acople y captura de 4 a 20 muestras por segundo. Modelos QS5 DL y DLE.
| Modelo | Modo multi-eco | Adecuado si… |
|---|---|---|
| QS5 DL | No | Mide espesor y corrosión sobre pieza sin recubrir. |
| QS5 DLE | Sí | Necesita medir a través de la pintura con el modo multi-eco (eco-eco). |

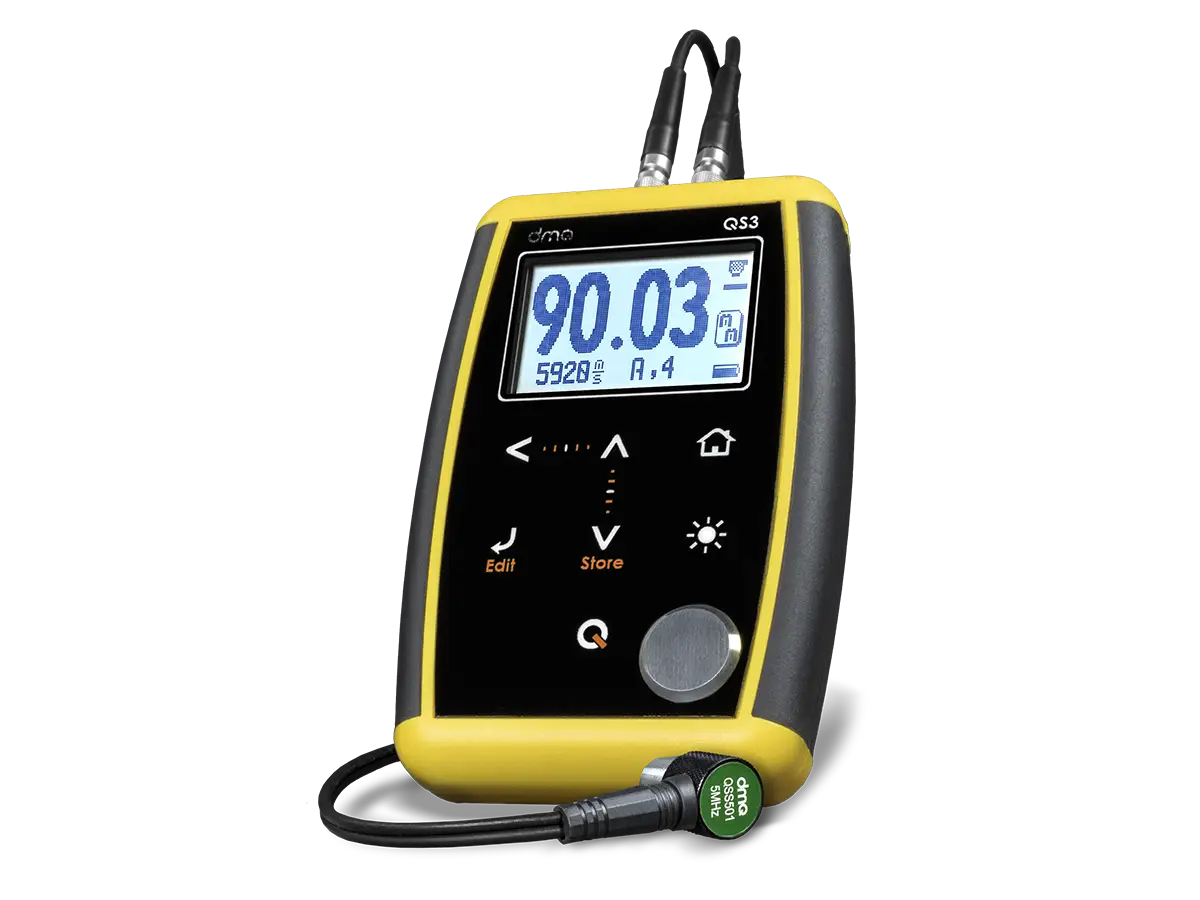

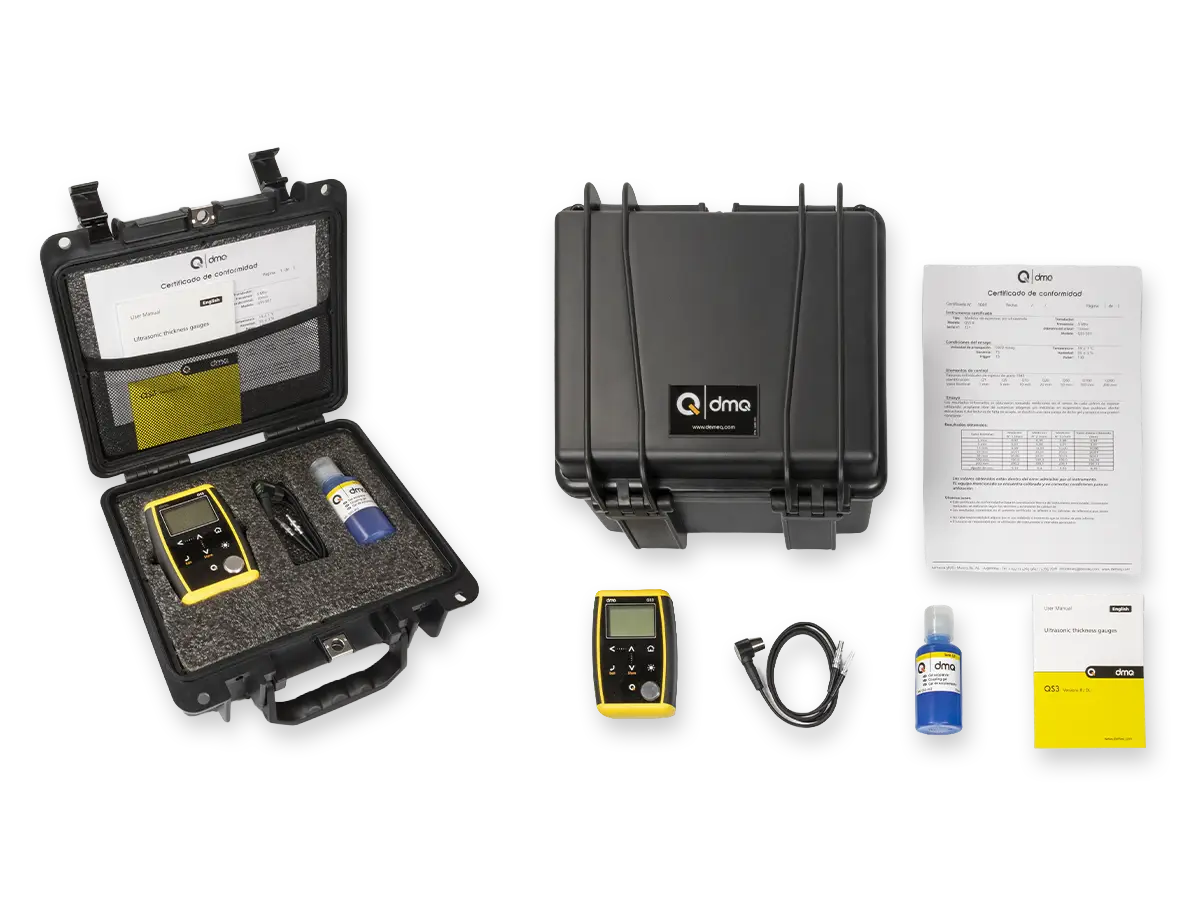

Medidores de espesores por ultrasonido
Gama media, sólida y versátil: calibración automática de un punto, tabla de velocidades de propagación incorporada y retención de valor mínimo, sin las funciones de mapeo de corrosión de la QS5. Modelo único: QS3 DL.
Ultrasonido, incluso a través de la pintura.
El transductor emite un pulso ultrasónico que atraviesa el material y rebota en la cara opuesta; el equipo mide el tiempo que tarda en volver y, conociendo la velocidad de propagación del sonido en ese material, calcula el espesor.
Sobre piezas sin recubrir basta un eco, el que rebota en la pared posterior (modo pulso-eco). Sobre piezas pintadas o con recubrimiento, la QS5 usa el modo eco-eco: en vez de un solo eco, mide el tiempo entre dos ecos internos — el de la interfaz pintura/metal y el de la pared posterior — y descarta así el espesor de la pintura, sin necesidad de despintar la pieza para medir. El transductor se acopla a la superficie con gel para eliminar el aire entre ambos, indispensable para que el sonido se transmita correctamente.
Es el método más preciso para piezas con acceso desde un solo lado — tuberías, depósitos, chapas — y, con el modo B-Scan de la QS5, también permite mapear picaduras y corrosión sobre toda una superficie.
Las dos series, una junto a otra.
| QS5 | QS3 | |
|---|---|---|
| Resolución | 0,01 mm | 0,01 mm |
| Velocidad de propagación | Ajustable | Ajustable |
| Medición sobre pintura/recubrimiento | Sí (modelo DLE) | No |
| Modo gráfico B-Scan y análisis de corrosión | Sí | No |
| Memoria | 32.000 | 5.000 |
Transductores para cada material y superficie.
Uso general, materiales gruesos, alta temperatura, superficies Hi-Damp, gel acoplante y patrones.
Transductor 5 MHz Ø10 mm 90°
Uso general. Rango de 1 a 300 mm.
Transductor 5 MHz Ø10 mm recto
Uso general. Rango de 1 a 300 mm.
Transductor 7 MHz Ø6 mm 90°
Paredes delgadas. Rango de 0,8 a 70 mm.

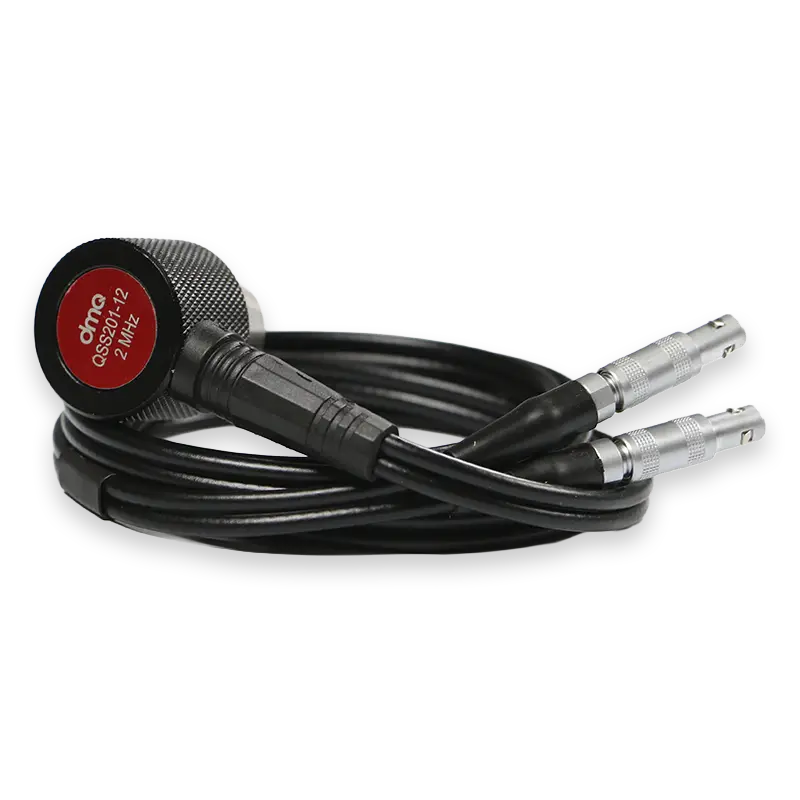

Transductor 2 MHz Ø12 mm 90°
Materiales con atenuación o grandes espesores (QS5/QS3). Rango de 4 a 500 mm.

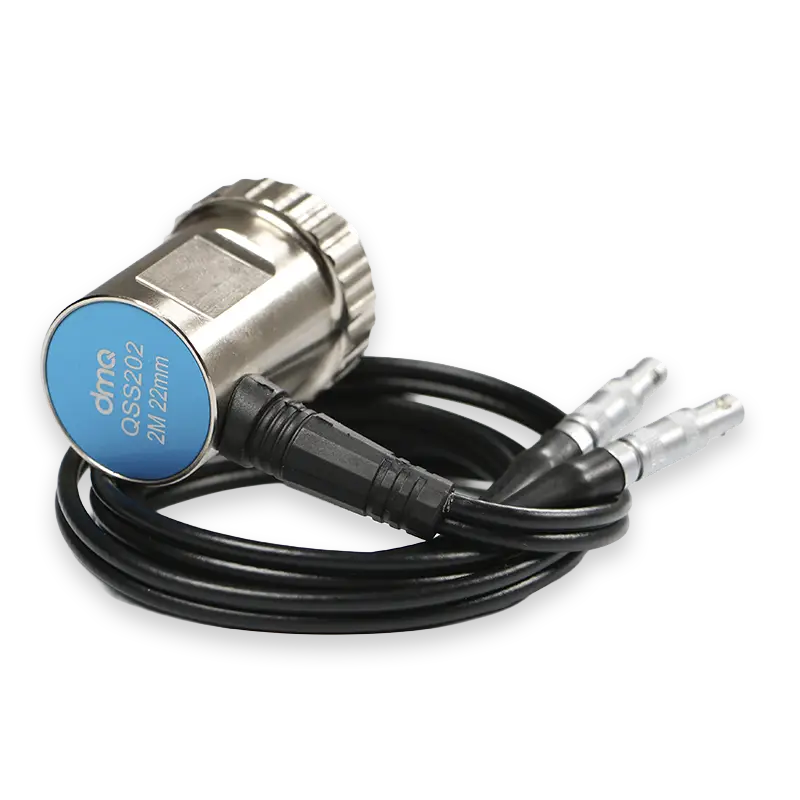

Transductor 2 MHz Ø22 mm 90°
Materiales con gran atenuación o grandes espesores (QS5/QS3). Rango de 8 a 500 mm.

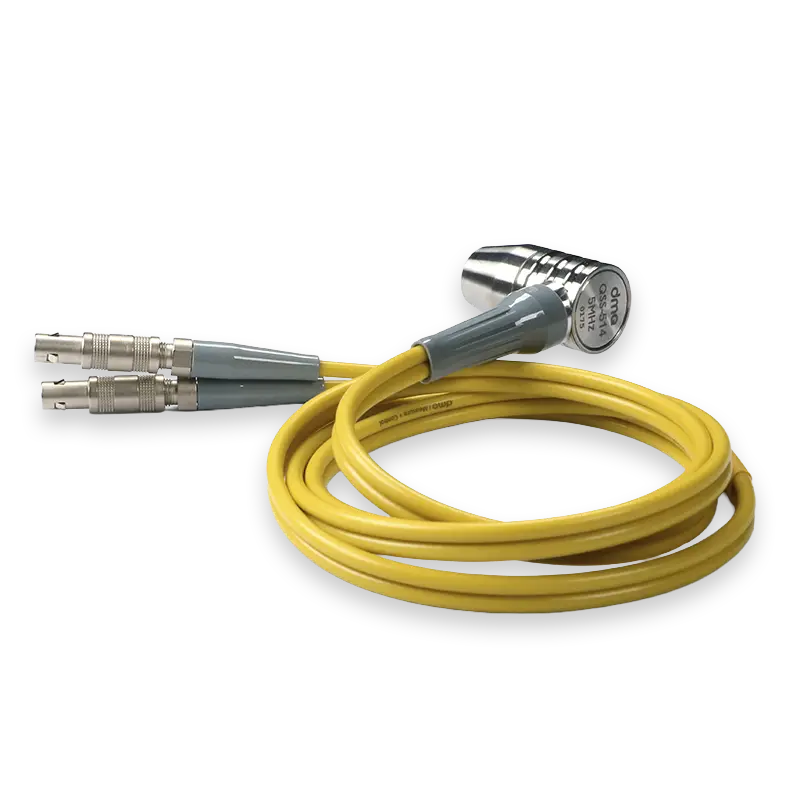

Transductor 5 MHz Ø10 mm 90°, Hi-Damp
Mide sobre recubrimientos de hasta 2 mm sin necesidad de despintar.

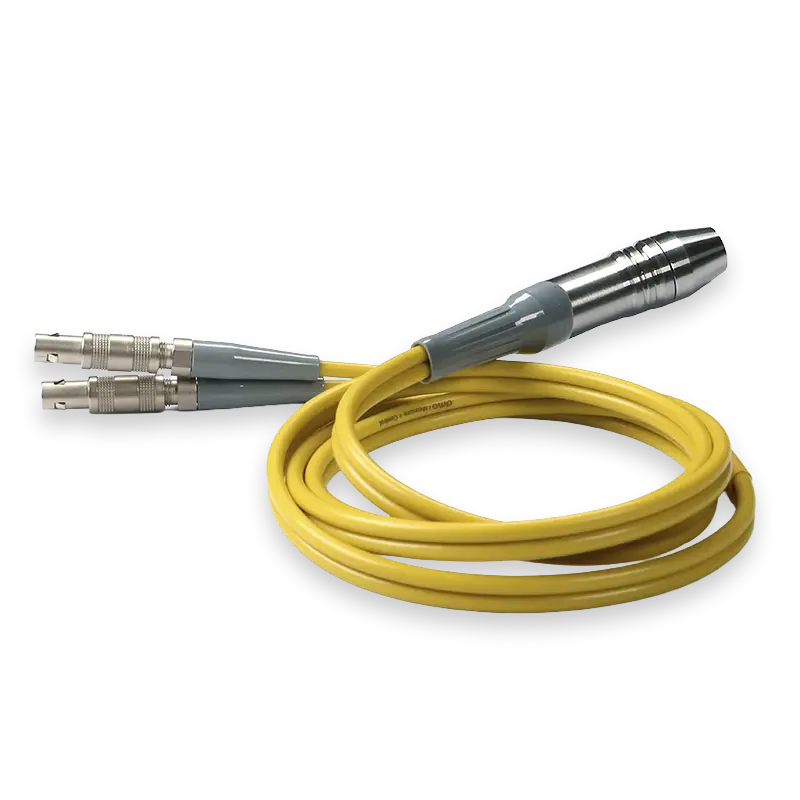

Transductor 5 MHz Ø10 mm recto, Hi-Damp
Mide sobre recubrimientos de hasta 2 mm sin necesidad de despintar.

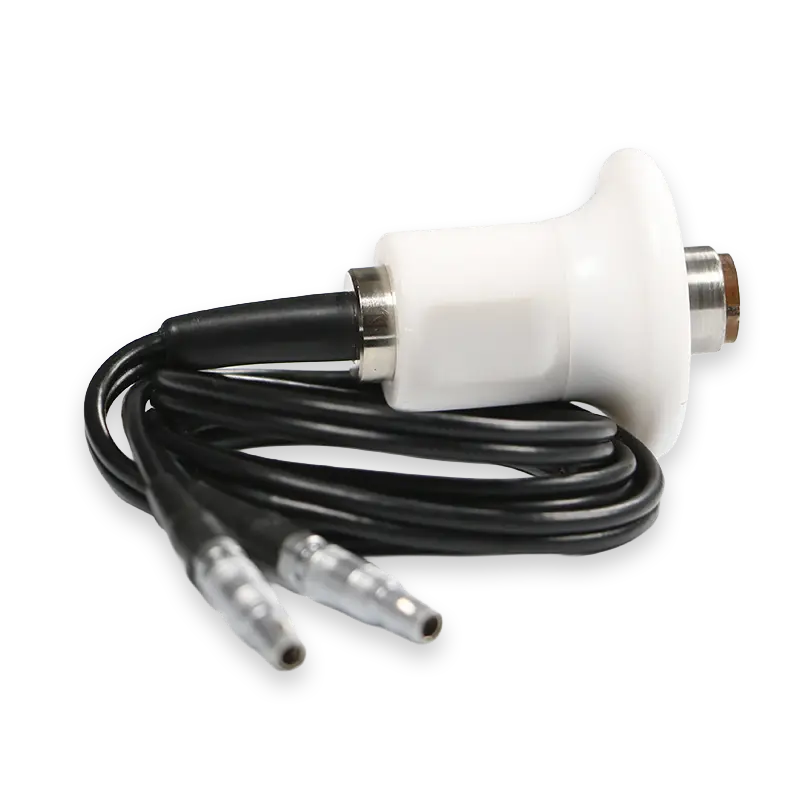

Transductor 5 MHz recto, hasta 150 °C
Para medir piezas en caliente. Rango de 2 a 250 mm.

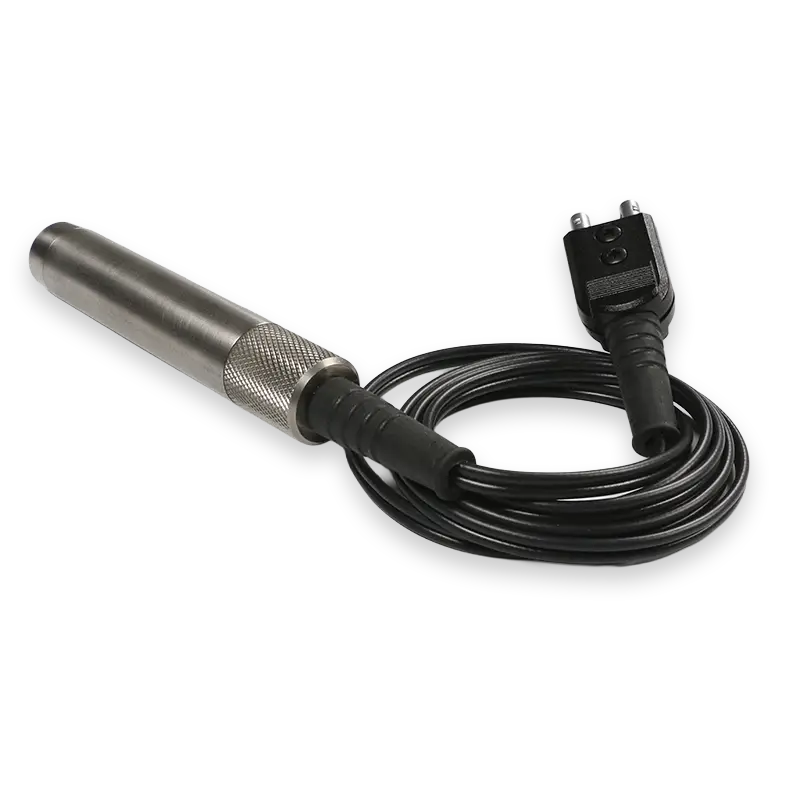

Transductor 5 MHz recto, hasta 350 °C
Para medir piezas en caliente. Rango de 1 a 250 mm.
Gel acoplante
Botes de 50 y 100 ml, y contenedores de 0,5, 1 y 5 kg. Temperatura de trabajo: -10 a 40 °C.
Patrón escalonado de calibración
Acero al carbono, en versiones de 5, 7 o 10 pasos.

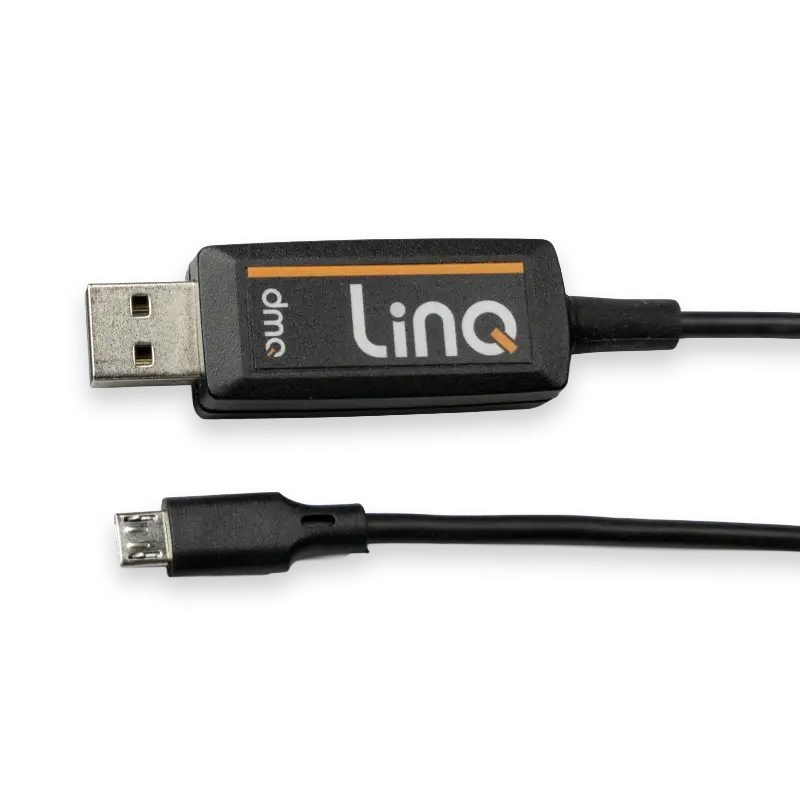

Cable de interfaz USB LinQ
Envío de mediciones en tiempo real a Excel o Word sin instalar software.
Lo que incluye comprarlo aquí
- Véalo funcionando. El fabricante puede organizar una videollamada de demostración con sus piezas y materiales.
- 5 años de garantía limitada en la unidad electrónica, registrando el equipo en www.demeq.com durante el primer año.
- Servicio en Europa. Soporte técnico de uso y gestión de la recalibración y la reparación, dentro y fuera de garantía.
- Documentación. Certificado de conformidad del fabricante incluido. Certificado de trazabilidad a petición, al solicitar el presupuesto.
¿QS5 o QS3?
Díganos qué mide, si la pieza está pintada y si necesita mapear corrosión. Le confirmamos el modelo y el transductor que le corresponde.
