Medidores de velocidad de propagación por ultrasonido.
Serie QSV Fundición gris y nodularLos medidores QSV determinan el tipo de fundición (gris o nodular) y el porcentaje de nodularidad a partir de la velocidad de propagación del sonido, y permiten clasificar materiales por esa velocidad. La medición parte del espesor de la pieza, que se introduce a mano o desde un calibre digital conectado con el cable de interfaz dmq.
¿Es este su equipo?
Sí, si necesita
- Clasificar fundición gris o nodular sin ensayo destructivo.
- Estimar el porcentaje de nodularidad de una pieza de fundición.
- Separar o identificar materiales por su velocidad de propagación del sonido.
Un modelo, con registro de datos incluido.

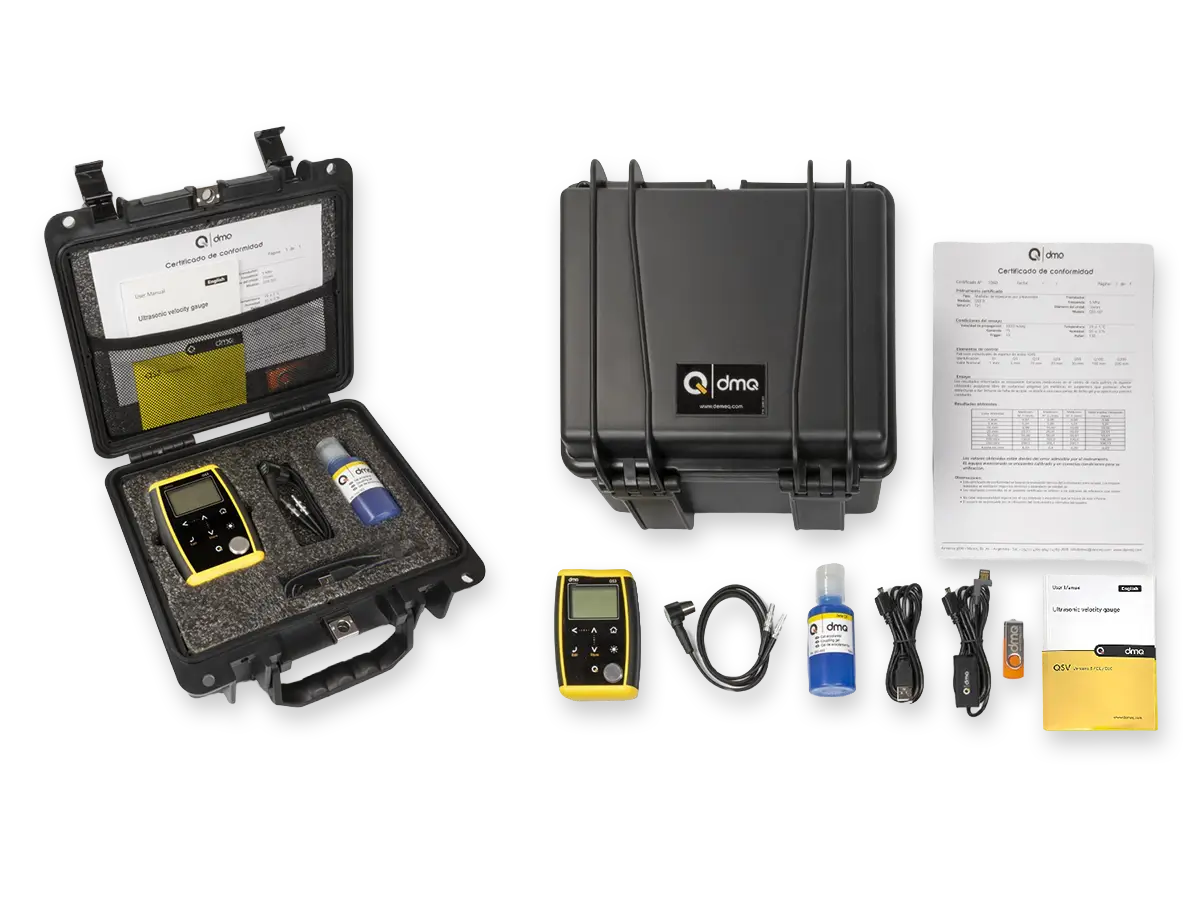

QSV DL
Calibración automática en un solo paso, sin tecla Cal, con memoria y salida de datos a PC incluidas.
Velocidad de propagación, no espesor.
El QSV DL emite un pulso ultrasónico que atraviesa la pieza y rebota en la cara opuesta, igual que un medidor de espesores por ultrasonido — pero hace el cálculo al revés: a partir de un espesor ya conocido (introducido a mano o desde un calibre digital) y el tiempo que tarda el pulso en ir y volver, calcula la velocidad real de propagación del sonido en ese material.
Esa velocidad varía según la microestructura del material: en las fundiciones se relaciona directamente con el tipo de grafito (laminar en la fundición gris, esferoidal en la nodular) y con el porcentaje de nodularidad, así que el QSV muestra la velocidad de propagación medida y, a partir de ese valor, usted clasifica el tipo de fundición y estima el porcentaje de nodularidad. El mismo principio permite clasificar y separar materiales por velocidad de propagación cuando el aspecto externo no basta para diferenciarlos.
Compatibles con calibre digital.
El QSV DL acepta la entrada de espesor desde un calibre digital externo (InSize o Mitutoyo) conectado mediante el cable de interfaz dmq, lo que agiliza la toma de datos frente a la introducción manual.
Transductores, interfaz y consumibles.
Tres transductores según pieza y material, interfaz para calibre digital y gel acoplante.
Transductor 2 MHz, Ø12 mm, 90°
Materiales atenuantes o secciones gruesas. Rango de 4 a 500 mm.
Transductor 5 MHz, Ø10 mm, 90°
Uso general. Rango de 1 a 300 mm.
Transductor 5 MHz, Ø10 mm, recto
Uso general. Rango de 1 a 300 mm.
Cable para calibre digital InSize
Longitud 1 m
Cable para calibre digital Mitutoyo
Longitud 1 m

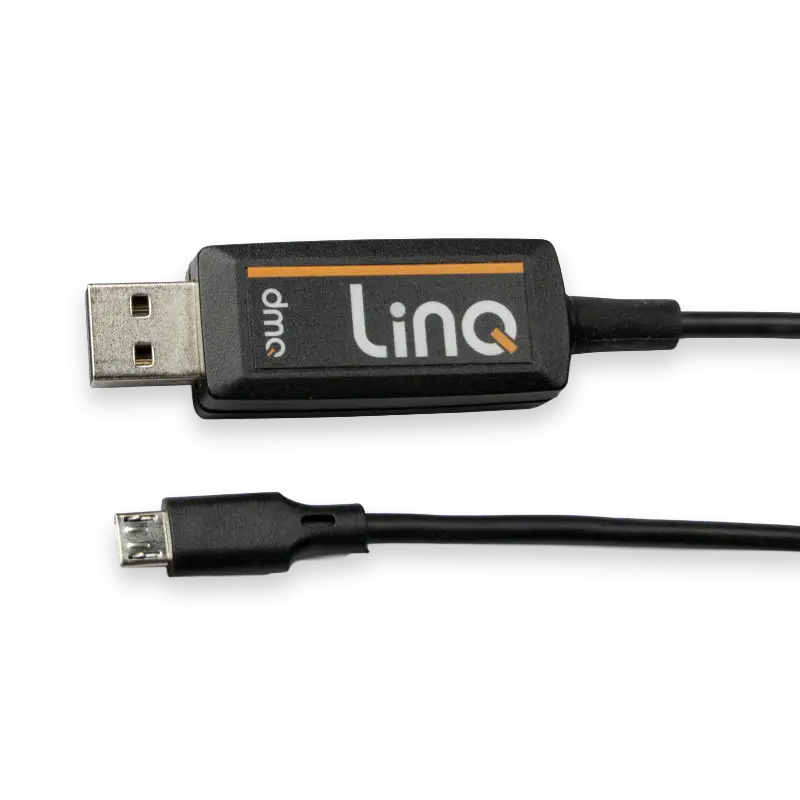

Cable de interfaz USB LinQ
Envío de mediciones en tiempo real a Excel o Word sin instalar software.
Gel acoplante
Botes de 50 y 100 ml, y contenedores de 0,5, 1 y 5 kg. Temperatura de trabajo: -10 a 40 °C.
Lo que incluye comprarlo aquí
- Véalo funcionando. El fabricante puede organizar una videollamada de demostración con sus piezas y materiales.
- 5 años de garantía limitada en la unidad electrónica, registrando el equipo en www.demeq.com durante el primer año.
- Servicio en Europa. Soporte técnico de uso y gestión de la recalibración y la reparación, dentro y fuera de garantía.
- Documentación. Certificado de conformidad del fabricante incluido. Certificado de trazabilidad a petición, al solicitar el presupuesto.
¿Qué tiene que clasificar?
Díganos qué fundición o qué materiales necesita distinguir y cómo mide el espesor de sus piezas. Le confirmamos el equipo y los accesorios que le corresponden.
