Respuesta corta
- La forma de sujetar el dispositivo o la sonda cambia la lectura más de lo que parece: un dispositivo inclinado, una mano que se mueve o una carga a medias son errores de varios puntos de dureza.

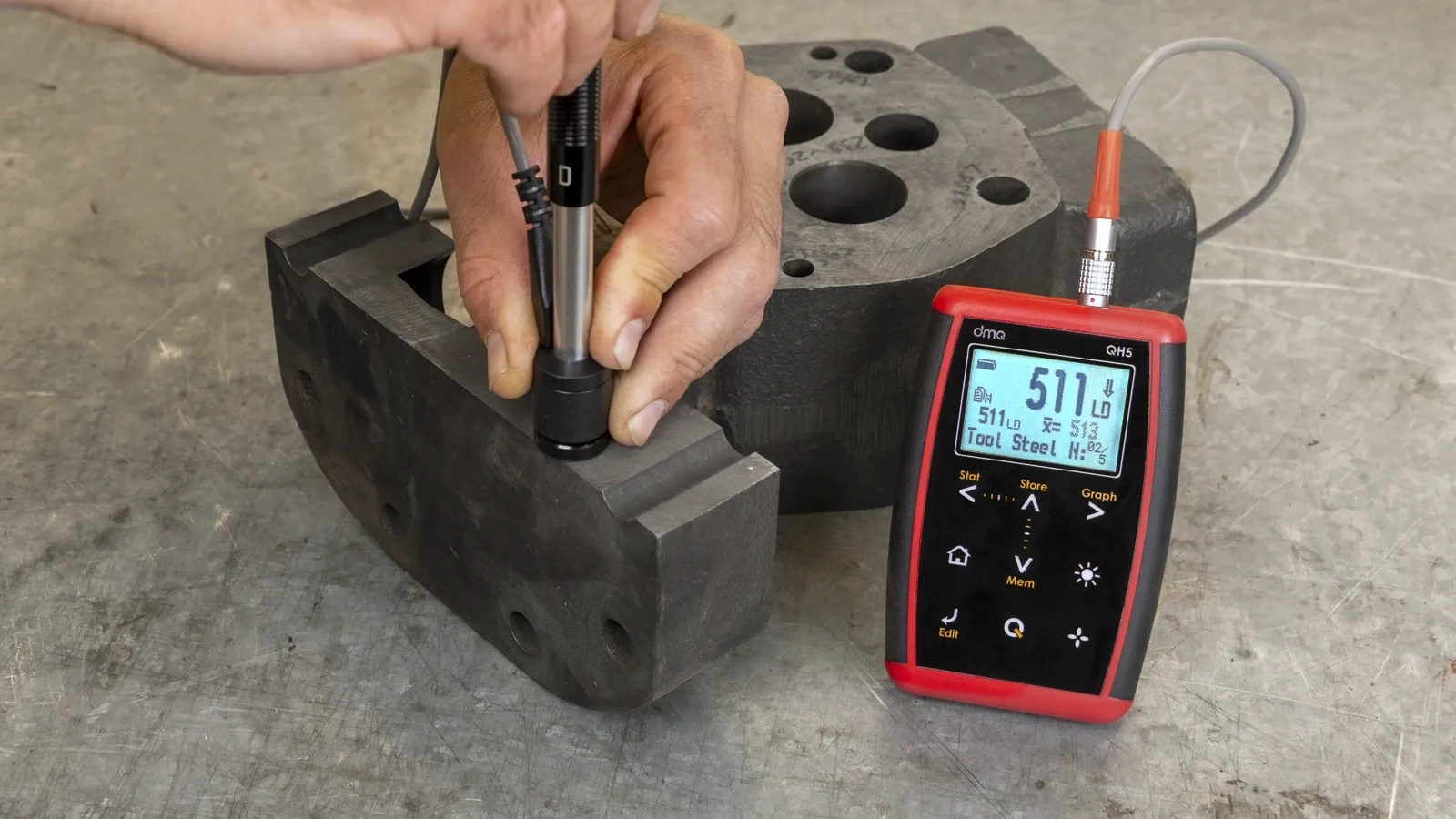

- Leeb: una mano sujeta firme la cabeza del dispositivo contra la pieza y la otra dispara; perpendicular y sin moverse.
- UCI: sonda perpendicular, precarga y carga hasta el tope, y mantener hasta que el equipo pida levantar.
Dispositivo de impacto Leeb
El problema
Si la cabeza del dispositivo no apoya firme o se inclina, el cuerpo de impacto no golpea en perpendicular y parte de la energía se pierde: lecturas bajas y dispersas.
Cómo se hace
- Cargue el dispositivo apoyado sobre la superficie: desplace el cuerpo móvil hasta el tope en la dirección de la superficie y llévelo de nuevo a la posición inicial, sin dejar de sujetarlo.
- Sujete la cabeza —la parte que apoya en la pieza— firme contra la superficie con una mano.
- Dispare con la otra mano, apretando el botón de la parte superior, sin empujar ni mover el dispositivo.
- Repita al menos tres veces a menos de 4 mm entre sí, nunca sobre una huella anterior, y use la media.
Superficies curvas: anillos de apoyo
Sobre un tubo o un eje, la cabeza del dispositivo solo toca en una línea y el dispositivo se balancea. Los anillos de apoyo, que se roscan en la cabeza, se adaptan a la curvatura y lo mantienen perpendicular. Qué anillo elegir según el radio, en la guía de dureza en superficies curvas.
Cómo saber si lo está haciendo bien
Con el dispositivo D, tres lecturas en el mismo punto no deberían diferir en más de ±6 HL. Si la dispersión es mayor, revise el apoyo, la superficie y la masa de la pieza antes de seguir. Y compruebe el dispositivo sobre el patrón de referencia al menos cada 500 mediciones.
No engrase el dispositivo de impacto: se limpia con el cepillo que viene con el equipo.
Sonda UCI
El problema
La sonda UCI aplica una carga con una punta de diamante. Si está inclinada, o la carga no llega a su valor, la huella no es la que el equipo espera y la lectura se desvía.
Cómo se hace
- Apoye la sonda en el punto a medir, sin fuerza y perpendicular a la superficie.
- Aplique la precarga hasta notar el primer tope: el diamante ya está en contacto.
- Aplique la carga cuando el equipo lo pida, con más fuerza, hasta el segundo tope.
- Mantenga la fuerza hasta que el equipo indique que levante la sonda.
Dónde sujetarla
La sonda tiene tres zonas pensadas para aplicar la fuerza: la parte superior, amplia, para empujar con la palma; una zona granallada para agarrarla sin que resbale; y un punto para apretar con índices y pulgares de las dos manos. Si empuja con la palma, sujete el cuerpo con la otra mano o use el anillo de apoyo, para que no se incline.
Anillo de apoyo de dos caras
- Cara plana: superficies planas.
- Cara con corte en V: superficies convexas, como ejes y tubos.
- Sin anillo: superficies cóncavas y espacios reducidos, como dientes de engranaje o ranuras.
Mida siempre sobre superficie limpia, sin aceite ni grasa, con al menos 3 mm entre huellas y nunca sobre zonas corroídas.
Fuente: DEMEQ, manuales de usuario de los durómetros QH5 y QH5 U.
